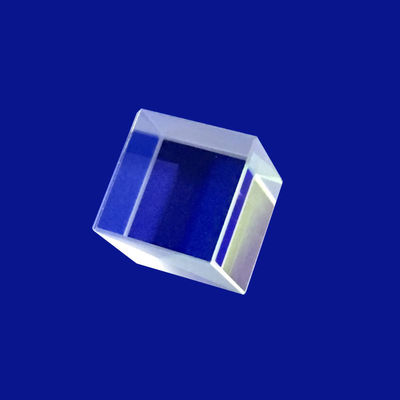

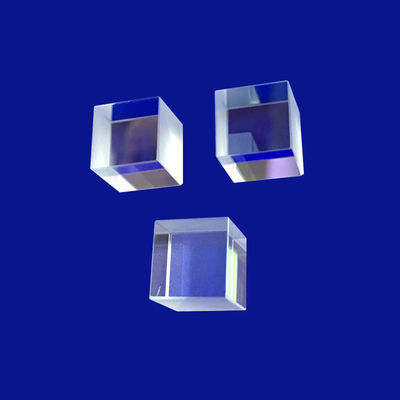

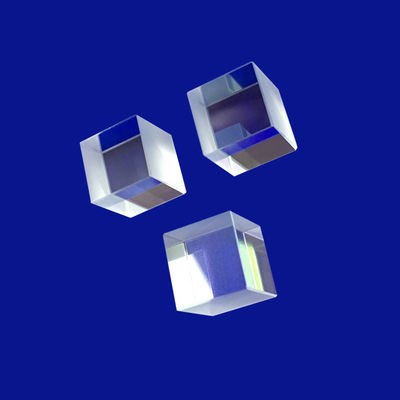

Sapphire Quartz 25x25x25mm Mini Optical Lens Design
Productspecificatie
Plaats van herkomst:
China
Merknaam:
Advance
Certificering:
ROHS\Reach
Modelnummer:
Als Vereisten
Minimale bestelhoeveelheid:
1
Prijs:
$0.2~$100
Betalingsvoorwaarden:
T/T&L/C
Leveringscapaciteit:
1000k/per maand
Productdetails
Markeren:
25mm Optisch Lensontwerp
,Mini Optical Lens Design
,De kubusprisma van het kwarts optisch glas
Material:
H-K9L, BK7/H-K9L / Optisch glas
Dimension Tolerance:
+/-0,01 mm
Size:
25x25x25mm / Door de klant gemaakt
Angle Tolerance:
3"~2'
Application Area:
Mini optische lensontwerp enz
Flatness:
N=1~3
Shape:
Bolvormig
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 tot 70 °C
Customized Support:
OEM, ODM
Productbeschrijving
Saffierkwarts 25x25x25mm Mini optische lensontwerp
In krachtige lasersystemen en sensorladingen onder extreme omstandigheden falen traditionele optische glasverbindingen onvermijdelijk als gevolg van thermische lensvorming of mechanische degradatie. OnsSaffierkwarts 25x25x25mm Mini optische lensontwerpservices bieden een strategische oplossing door gebruik te maken van twee van 's werelds meest veerkrachtige optische substraten: één kristalSaffier(Al₂O₃) en eersteklas gesmolten silicaKwarts. Ontworpen binnen een compact25x25x25mm Minikubusvormig profiel, deze componenten zijn op maat gemaakt voor hoge prestatiesOptisch lensontwerptoepassingen, waaronder straalvorming, laserdraaien en robuuste integratie van beschermende vensters waarbij prestaties bij hoge temperaturen en extreme spectrale helderheid vereist zijn.
De technische basislijn voor a25x25x25mm Minikubieke lens is afhankelijk van nauwkeurige materiaalafstemming.Saffierlevert extreme oppervlaktehardheid (Mohs 9) en uitzonderlijke thermische geleidbaarheid, waardoor het ideaal is voor naar buiten gerichte optiek die wordt blootgesteld aan zandslijtage, hoge drukdieptes of intense hitte. Tegelijkertijd onze hoge zuiverheidKwartsconfiguraties bieden vrijwel geen thermische uitzetting en een uitzonderlijk hoge laser-geïnduceerde schadedrempel (LIDT), waardoor wordt gegarandeerd dat wanneer geconfigureerd als een interneOptisch lensontwerpcomponent verwerkt het systeem een laserdoorvoer van meerdere kilowatt zonder ruimtelijke bundelvervorming of risico op catastrofale optische scheuren.
Technische specificaties
| Technische parameter | Saffierbasismogelijkheden | Basismogelijkheden van kwarts (Fused Silica). |
|---|---|---|
| Productkader | Saffierkwarts 25x25x25mm Mini optische lensontwerp | Saffierkwarts 25x25x25mm Mini optische lensontwerp |
| Standaard afmetingen | 25×25×25 mm (aangepaste microtoleranties tot ±0,01 mm) | 25×25×25 mm (aangepaste microtoleranties tot ±0,01 mm) |
| Transmissiebereik | 0,17 μm - 5,5 μm (UV tot midden-infrarood) | 0,18 μm - 2,5 μm (diepe UV tot nabij-infrarood) |
| Oppervlaktekwaliteit | 20/10 tot 10/5 krasgraven (MIL-specificatie) | 10/5 tot 5/2 krasgraven (high-power laserkwaliteit) |
| Vlakheid van het golffront | ≤ λ/10 @ 632,8 nm bij helder diafragma | ≤ λ/20 @ 632,8 nm bij helder diafragma |
| Hoektoleranties | ≤ 15 boogseconden loodrechtheid | ≤ 5 boogseconden voor metrologische toepassingen |
| Thermische geleidbaarheid | 40 W/(m·K) @ 25°C (uitstekende warmteafvoer) | 1,38 W/(m·K) @ 25°C |
| Materiaal hardheid | Knoophardheid ≈ 2000 HK (Mohs 9) | Knoophardheid ≈ 520 HK (Mohs 7) |
| Laserschade (LIDT) | ≥ 10 J/cm² (1064 nm, 10 ns puls) | ≥ 20 J/cm² (1064 nm, 10 ns puls) |
Materialen
BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz
Lengte
3~100mm
Breedte
3~100mm
Hoogte
3~100mm
Lengtetolerantie
±0,01 mm
Breedte tolerantie
±0,01 mm
Hoogte tolerantie
±0,01 mm
Hoektolerantie
3"~2'
Onregelmatigheid
AN=0,1~0,5
Oppervlaktenauwkeurigheid
N=1~3
Oppervlaktekwaliteit
10/5~60/40
Coating
Op aanvraag
Toepassingsgebied
Beeldvorming, verlichting, laser enz

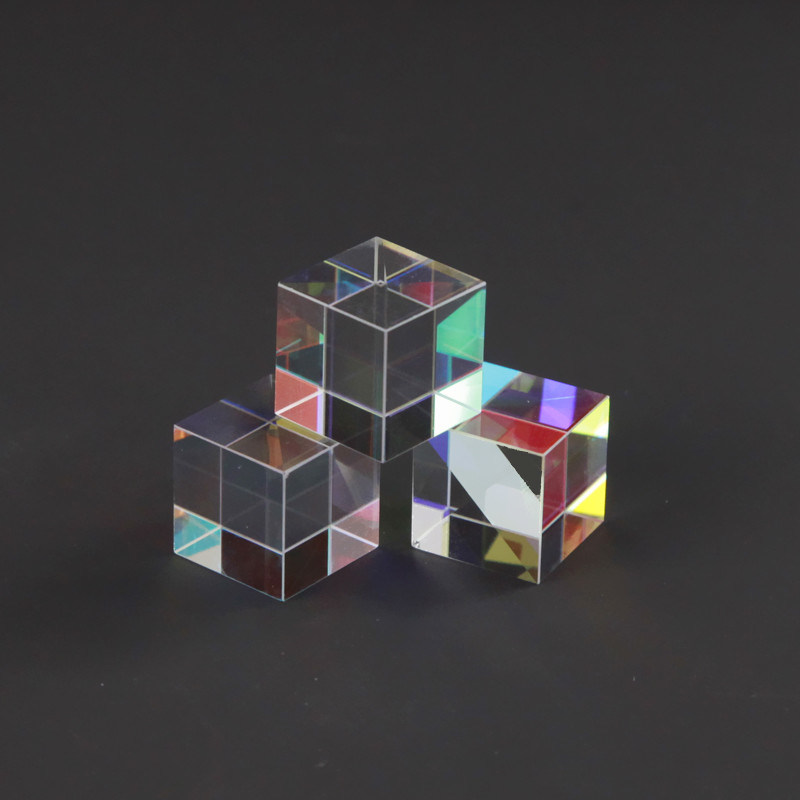

Productgalerij
Primaire integratievelden
- Elektro-optische (EO/IR)-pods voor de ruimtevaart:Lichtgewicht, robuuste saffierkubussen die worden gebruikt als vouwprisma's of vensters aan de voorkant voor richt- en bewakingscamera's in vliegtuigen.
- Krachtige industriële lasersystemen:Precisiekwartskubussen geoptimaliseerd voor routering, combinatie en ruimtelijke filteropstellingen van 1064 nm fiberlaserstralen.
- Diepzee-onderdompelbare beeldvensters:Zeer sterke mini-kubuslenzen van 25x25x25 mm, ontworpen om extreme hydrostatische druk te weerstaan en tegelijkertijd een groothoekzichtveld te behouden.
- Halfgeleidermetrologie en waferinspectie:Op maat gemaakte kwartsprismasplitsers die in cleanrooms worden gebruikt om diep-ultraviolette (DUV) lichtpaden te geleiden voor analyse van waferdefecten op nanometerschaal.
Veelgestelde vragen
Vraag 1: Hoe kies je tussen saffier- en kwartssubstraten voor een optisch miniblok van 25x25x25 mm?
A:De keuze wordt bepaald door de primaire stressfactor van uw systeem. Als uwOptisch lensontwerpvereist extreme structurele sterkte, krasbestendigheid of werking binnen de midden-infraroodband (3,0 - 5,5 μm),Saffieris verplicht vanwege de Mohs 9-hardheid en brede spectrale transmissie. Als uw toepassing echter gebruik maakt van hoogenergetische ultraviolette (UV) lasers of absolute geometrische maatvastheid vereist onder vluchtige temperatuurschommelingen, kan synthetisch gesmolten silicaKwartsheeft de voorkeur vanwege de superieure laserschadedrempel en de uitzonderlijk lage thermische uitzettingscoëfficiënt.
Vraag 2: Wat zijn de belangrijkste uitdagingen bij het verwerken van een minikubus van 25x25x25 mm met behulp van saffier?
A:VanwegeSaffierextreme fysieke hardheid, standaard diamantslijp- en optisch polijstgereedschap verslijt snel, waardoor het moeilijk wordt om precieze hoeken van 90° en vlakke oppervlakken te behouden. Om dit op te lossen maakt onze verwerkingsfaciliteit gebruik van op maat gemaakte, ultrastijve CNC-lepstations die zijn uitgerust met kristallijne diamantslurries met een hoge concentratie. Deze gespecialiseerde infrastructuur stelt ons in staat de hoekafwijkingen van de25x25x25mm Miniblok tot minder dan 15 boogseconden en levert tegelijkertijd een gladde oppervlakteafwerking met lage ruwheid (Ra ≤ 0,5 nm) die aan strikte specificaties voldoet.
Vraag 3: Kan dit Mini Optische Lensontwerp voldoen aan aangepaste interne coatingvereisten?
A:Ja, absoluut. De interne splitsende of reflecterende vlakken van onzeSaffierkwarts 25x25x25mm Minikubussen kunnen worden aangepast met zeer duurzame dunnefilmcoatings. We kunnen antireflecterende (AR) coatings aanbrengen om de doorvoer te maximaliseren, diëlektrische stapels met hoge reflectie (HR) voor laserdraaien met één lijn, of aangepaste dichroïsche filters voor kleurselectieve splitsing. Alle coatings worden aangebracht met behulp van Ion-Assisted Electron Beam Evaporation om maximale dichtheid en omgevingsbestendigheid te garanderen, waardoor filmdegradatie bij langdurig gebruik in het veld wordt voorkomen.
Vraag 4: Hoe beïnvloedt de kristallijne oriëntatie van saffier de prestaties van het optische lensontwerp?
A:Saffier is een anisotroop dubbelbrekend kristal, wat betekent dat de brekingsindex verandert afhankelijk van de hoek waaronder licht het kristalrooster binnenkomt. Om ongewenste polarisatiesplitsing of dubbele breking (spookbeelden) in uw apparaat te voorkomenMini-optische lenspad, lijnen we de ruwe kristalstaaf nauwkeurig uit voordat we snijden. Voor toepassingen waarbij de zuiverheid van de polarisatie van cruciaal belang is, vervaardigen we de kubus met de optische as evenwijdig aan de richting van de lichttransmissie, doorgaans aangeduid alsC-as (0001) Saffier. Deze nauwgezette lay-out elimineert dubbele brekingsartefacten volledig, waardoor een zuivere voortplanting van het golffront over het heldere diafragma wordt gegarandeerd.
