Ontwerp van de Rechte hoek het Optische Lens

,

Rechthoekig Optisch Lensontwerp

,

BK7 juist rechthoekig prisma
Material: K9 BK7 / Optisch glas
Customized Support: OEM, ODM
Size: Op maat gemaakt rechthoekig
Dimension Tolerance: +/-0,01 mm
Application Area: Rechthoekig optisch lensontwerp
Angle Tolerance: 3"~2'
Shape: Rechthoekig
Focal Length Tolerance: +/- 1%
Productbeschrijving
K9 BK7 rechthoekig rechthoekig optisch objectief ontwerp
In gespecialiseerde laserinstrumenten en industriële lijnscanvisie systemen vereist het routeren van optische paden door strakke, niet vierkant ruime omhulsels gerichte geometrische profielen.K9 BK7 rechthoekig rechthoekig optisch objectief ontwerpDeze opto­mechanische behoefte wordt rechtstreeks aangepakt door gebruik te maken van een zeer homogeen borosilicaat-kroonglas (K9 / BK7), ontwerpen wij een gespecialiseerdeRechthoekige rechthoekIn tegenstelling tot standaard vierkante prisma's is het langwerpige rechthoekige diafragma op maat geoptimaliseerd voor lineaire plaatlasers,anamorfe balkprofielen, en breedformaat-sensorarrays, waardoor het overmatige bulkgewicht wordt geminimaliseerd en de kosten voor systeemintegratie worden verlaagd.
De belangrijkste doelstelling van elkeK9 BK7 Rechthoekige rechthoekde structurele configuratie zorgt voor absolute hoektrouw over de gehele langwerpige oppervlakte.rechthoekigHet glasblok kan afwijkingen van het golffront en ernstige vervorming van het pixelregister op lijnscan sensoren veroorzaken.Optische lensontwerphet protocol zorgt voor strikte goniometrische controles in één punt tijdens de productie.Deze prisma's leveren tot 990,5% transmissie efficiëntie, waardoor ze een uitstekende keuze zijn voor medische beeldvorming apparaten, defensie afstandmeters, en geautomatiseerde fabriek inspectie sporen.
Technische specificaties
De onderstaande technische matrix beschrijft onze standaard productiedrempels en micro-tolerantie mogelijkheden voor rechthoekige rechthoekige configuraties.
Technische parameter Standaard engineering bereik / capaciteit Grenswaarden voor hoogwaardige metrologie
Productkader K9 BK7 rechthoekig rechthoekig optisch objectief ontwerp K9 BK7 rechthoekig rechthoekig optisch objectief ontwerp
Opties voor de substraatklasse CDGM K9 (klasse A) / Schott N-BK7 Hoge homogeniteitsgraad H4 (Schott)
Dimensionele profielen Breedte: van 2 mm tot 80 mm; lengte tot 300 mm Op maat gemaakte micro-optica tot 1,0 mm
Dimensionele toleranties ±0,05 mm (Standaardbewerking met nauwkeurigheid) Tot ±0,01 mm (micro-optische uitlijningsgraad)
Hoekprecisie (α) Hoekfout ≤ 1 boogminute ≤ 5 boogseconden (elite interferometergraad)
Vlakheid van het oppervlak (ΔW) ≤ λ/4 @ 632,8 nm over een helder diafragma ≤ λ/10 @ 632,8 nm (laserkwaliteit)
Oppervlakteafwerking (MIL-Spec) 40/20 Scratch-Dig-naleving 10/5 Scratch-Dig (laser met hoog vermogen)
Brekingsindex (n)d) 1.5168 @ 587,6 nm Pycnometer-geverifieerde homogeniteit van de partij
Abbe Aantal (νd) 64.17 (lage chromatische dispersie-index) Strikte matching van de consistentie van de partij
Bescherming beschikbaar Niet-gecoate / metalen Al-Ag-Au / BBAR-films V-coatings met een hoge schadegrens
Parameter Specificatie
Materialen BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz.
Lange 3~100 mm
Breedte 3~100 mm
Hoogte 3~100 mm
Lange tolerantie +/- 0,01 mm
Breedtetolerantie +/- 0,01 mm
Hoogtetolerantie +/- 0,01 mm
Hoektolerantie 3 tot 2'
Onregelmatigheid ΔN=0,1~0.5
De oppervlakte nauwkeurigheid N=1~3
Oppervlakte kwaliteit 10/5~60/40
Verpakkingen Op verzoek
Toepassingsgebied Beeldvorming, verlichting, laser enz.

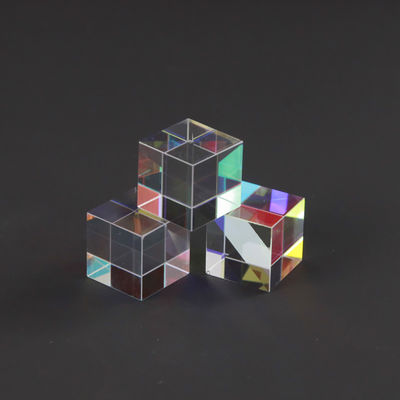

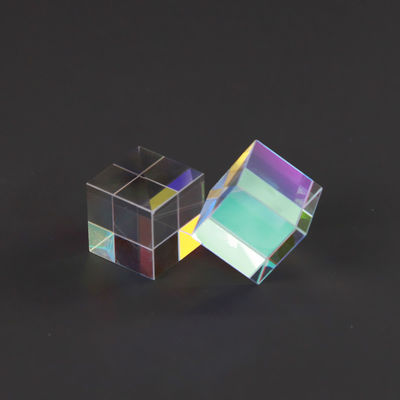

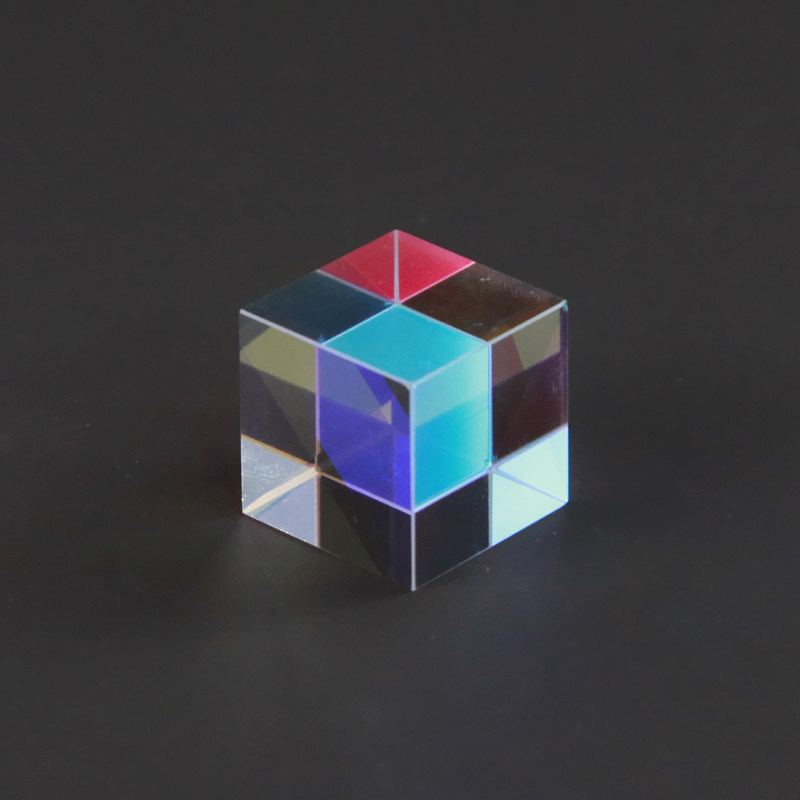

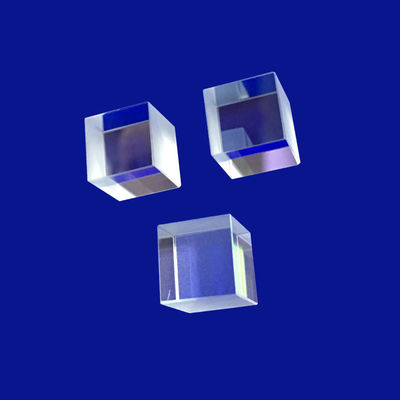

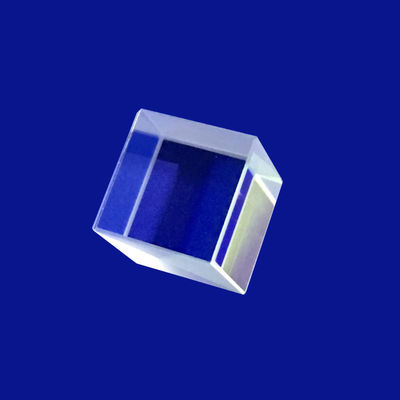

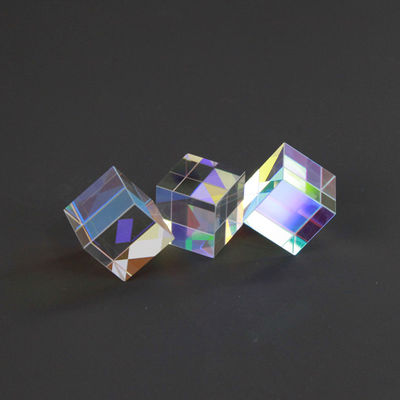

K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
Belangrijkste voordelen
Het specificeren van eenK9 BK7 Rechthoekige rechthoekDe optische structuur biedt een aantal fysieke en functionele voordelen ten opzichte van klassieke kubusprisma's in multiassige optische treinen:
  • Geoptimaliseerde lijnscanprofielen:De langwerpigerechthoekigEen duidelijke diafragma maakt een perfecte kaart van lineaire CCD/CMOS-camera's en laserplaattoepassingen, waardoor onnodig glasvolume wordt verminderd en de totale laadmassa van mobiele sensorkoppen wordt verlicht.
  • Totale interne reflectiecapaciteit (TIR):Wanneer licht normaal op een ongepolijst beenblad komt, raakt het de interne hypotenusa op 45°.BK7Het prisma heeft een hoge reflectievermogen (≈41,2°) zonder dat er een dure reflectieve metalen coating nodig is.
  • Optromechanische verstelbare montage:De platte, loodrecht geplaatste lay-out van deRechte hoekde zijkanten bieden zeer stabiele datumvlakken voor de referentiemontage, waardoor het risico op structurele uitlijningsverschuiving bij plotselinge mechanische schokken of trillingen aanzienlijk wordt verlaagd.
Primaire systeemintegratievelden
  • Industrial Line Scan Machine Vision:Gebruikt als een laagprofiel draaiende spiegel assemblage om lineaire achtergrondverlichting of laserverlichting profielen naar high-speed transportband sorteernetwerken te routeren.
  • Laserafstandmeters en ranging pods:Functioneert als een 90°-straalbuigblok met hoge precisie in handgereedschappen en laser afstandmeters.
  • Bargrafische projectie en optische scanning:Geïntegreerd in logistieke barcode scanners en commerciële laser projectoren om een breed horizontaal gebied te vegen met een minimale mechanische omhulsel.
  • Spectroscopische kalibratiebankarrays:GewoonOptische lensontwerpde blokken die worden gebruikt om interne optische lijnen te vouwen, waardoor de fysieke voetafdruk van laboratoriumspectrophotometers wordt verkleind.
Vaak gestelde vragen
V1: Wat maakt K9- of BK7-glas tot de wereldwijde benchmark voor rechthoekige optische lenscomponenten?
A: K9 / BK7(Borosilicaat kroonglas) is het meest gebruikte optische kristal voor zichtbare tot nabij-infrarood toepassingen (350 nm - 2,0 μm) vanwege zijn uniforme chemische samenstelling.Het heeft extreem lage bubbel en insluiting getallen, een uitstekende interne transmissie (> 99,2% per cm bij 550 nm) en een uitstekende mechanische duurzaamheid tegen dagelijkse reinigings- en montagekrachten.Optische lensontwerpHet is een zeer betrouwbare keuze voor grootschalige, hoge-precisie commerciële en productie.
V2: Hoe beïnvloedt een rechthoekig formaat de interne spanningen van een rechthoekprisma tijdens de productie?
A:Het polijsten van een langwerpigerechthoekigHet blok introduceert asymmetrische polijstdrukken die kunnen resulteren in randrollen of "regenboog" over de lange as van het glas.Onze installatie maakt gebruik van gespecialiseerde dubbelzijdige pitch lapping machines en continue monitoring installatiesDit stelt ons in staat een uitzonderlijke vlakheid van het oppervlak te behouden (≤ λ/4) en de hoekpiramidefouten onder de 15 boogseconden te houden langs de gehele uitgestrekte rand van deRechte hoekHet systeem is gebaseerd op de opstelling van een prisma, waardoor een uniforme transmissie over het gehele lineaire profiel van de straal wordt verzekerd.
Vraag 3: Kunnen deze rechthoekige prisma's worden geconfigureerd om als retroreflector te werken (180 graden draaien)?
A:Hoewel het meest gebruikt wordt voor een 90 graden lichtdraai door een beenwand in te voeren, kun je in plaats daarvan een normale straal invoeren naar de hypotenusawand.Het licht zal beide benen gezichten binnenste via totale interne reflectie raken en parallel met de oorspronkelijke input vector naar voren komenDit veelzijdige tweeledig gebruik wordt hoog gewaardeerd door systeemechnici die robuuste laserretroreflectoren of aangepaste interferometrie vertraging lijnen met een schone,een stabiele voetafdruk.
V4: Welke coatings worden aanbevolen om de levensduur en efficiëntie van het prisma te maximaliseren?
A:De optimale coating hangt geheel af van uw lichtpad lay-out.Optische lensontwerpis gebaseerd op totale interne reflectie (TIR), de interne hypotenusa kan ongecoat blijven,maar we raden aan om een breedband anti-reflectie (BBAR) coating aan te brengen op de ingangs- en uitgangsbenen om het verlies aan reflectie op één oppervlak te verminderen van 4% tot minder dan 0Maar als je lichtpad de interne hypotenusa raakt onder een hoek van minder dan 41,2 graden, zal de TIR falen.we leggen een zeer reflecterend beschermd zilver (Ag) of versterkte aluminium (Al) film op de buitenste achterste hypotenusa om een uniforme 90° reflectiviteit over de doelgolfband te garanderen.
