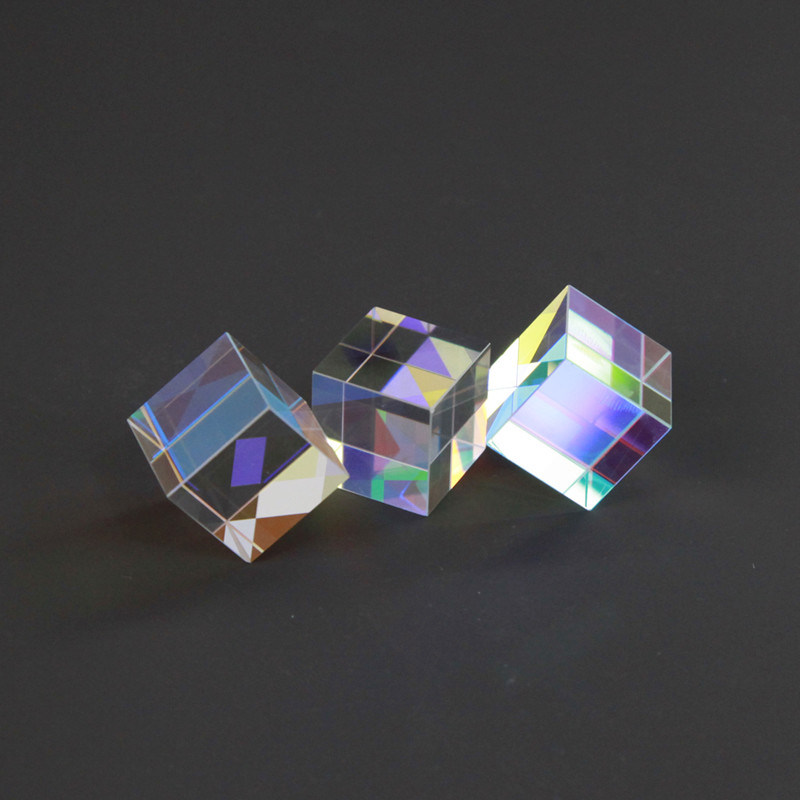

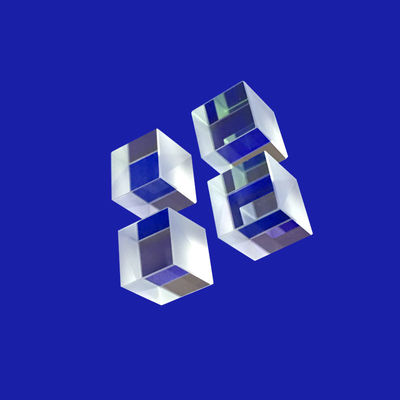

Fresnel 90 Graad 3mm tot 100mm Duitsland Optische Prismakubus
Productspecificatie
Plaats van herkomst:
China
Merknaam:
Advance
Certificering:
ROHS\Reach
Modelnummer:
Als Vereisten
Minimale bestelhoeveelheid:
1
Prijs:
$0.2~$100
Betalingsvoorwaarden:
T/T&L/C
Leveringscapaciteit:
1000k/per maand
Productdetails
Markeren:
Optische het Prismakubus van Duitsland
,100mm optische prismakubus
,3mm het prisma van de glaskubus
Material:
Optisch glas / H-K9L, BK7/H-K9L
Customized Support:
OEM, ODM
Application Area:
Ge optische prismakubus
Dimension Tolerance:
+/-0,01 mm
Fresnel:
90 graden 3 mm tot 100 mm
Angle Tolerance:
3"~2'
Length Tolerance:
+/-0,01 mm
Width Tolerance:
+/-0,01 mm
Productbeschrijving
Fresnel 90 graden 3 mm tot 100 mm Ge optische prismakubus
In langgolvige infrarood (LWIR) elektro-optische systemen is het beheersen van het laadvermogen en het maximaliseren van de optische opening een cruciale technische uitdaging. OnsFresnel 90 graden Ge optische prismakubusvertegenwoordigt een disruptieve vooruitgang in de routering van infraroodstralen. Gefabriceerd uit monokristallijn of polykristallijn germanium van optische kwaliteit (Ge), deze gespecialiseerdOptisch prismaconfiguratie vervangt omvangrijke, traditionele optiek van massief glas. Door het integreren van een micro-gestructureerdFresnelbestemmingspatroon op een compact90 gradenafbuigingsformaat, ditKubusbereikt zeer efficiënte infrarood lichtbuiging en spectrale focussering binnen een footprint van3 mm tot 100 mm, waardoor het volume en het bulkgewicht in tactische optische banken worden geminimaliseerd.
Standaard Germanium-elementen zijn inherent zwaar vanwege de hoge dichtheid van het ruwe element (5,33 g/cm³), wat hun gebruik in gimbalsystemen in de lucht, thermische drone-ladingen en draagbare nachtzichthardware beperkt. OnsGe Optisch PrismaHet ontwerp omzeilt deze beperking door een ultradun actief optisch profiel te behouden via diamantgedraaidFresnelmicro-groeven. Elk90 gradenHet reflecterende en brekende facet is geoptimaliseerd voor de thermische band van 8 - 14 μm en biedt maximale transmissiedoorvoer, lage chromatische dispersie en hoge thermische stabiliteit onder snelle omgevingsveranderingen die gebruikelijk zijn in defensie- en industriële monitoringtoepassingen.
Specificatie
Elke Germanium-component ondergaat een strenge optische prestatie-audit met behulp van transmissie-elektronenmicroscopie (TEM) en langegolf-infraroodlaserinterferometers.
| Technische parameter | & Industriële kwaliteit |
|---|---|
| Productclassificatie | Fresnel 90 graden Ge optische prismakubus / LWIR-straalbuiger |
| Substraatmateriaal | Monokristallijn germanium van optische kwaliteit (Ge, 99,999% zuiverheid) |
| Operationele bandbreedte | 8,0 μm - 14,0 μm (langegolf-infrarood / LWIR) |
| Dimensionale veelzijdigheid | Microkubussen van 3 mm tot elementen met een grote opening van 100 mm |
| Fresnel-pitchprecisie | Tot 20 μm groefafstand (enkelpunts diamant gedraaid) |
| Hoekafwijkingen | ≤ 1 boogminuut over het 90 graden draaivlak |
| Duidelijk diafragmagebied | ≥ 94% van het fysieke oppervlak |
| Oppervlakteprofiel (vlakheid) | ≤ 1,0 μm piek-tot-dal over actieve Fresnel-zones |
| Antireflectiecoating (AR). | Zeer duurzame DLC (Diamond-Like Carbon) / op koolstof gebaseerde AR |
| Brekingsindex (n) | ≈ 4,003 @ 10,6 μm (zorgt voor ultrakorte brandpuntsafstanden) |
| Materialen | BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz |
|---|---|
| Lengte | 3~100mm |
| Breedte | 3~100mm |
| Hoogte | 3~100mm |
| Lengte tolerantie | +/-0,01 mm |
| Breedte tolerantie | +/-0,01 mm |
| Hoogte tolerantie | +/-0,01 mm |
| Hoektolerantie | 3"~2' |
| Onregelmatigheid | AN=0,1~0,5 |
| Oppervlaktenauwkeurigheid | N=1~3 |
| Oppervlaktekwaliteit | 10/5~60/40 |
| Coating | Op aanvraag |
| Toepassingsgebied | Beeldvorming, verlichting, laser enz |
Systeemvoordelen
Het integreren van eenFresnel 90 graden Ge optische prismakubusbiedt belangrijke voordelen op systeemniveau ten opzichte van traditionele reflecterende metalen spiegels of massieve thermische prisma's:
- Drastische massareductie van componenten:Het ultra-low-profileFresnelmicro-groeven maken ons mogelijk3 mm tot 100 mmkubussen om identiek optisch vermogen te bereiken als solide optica, terwijl het gewicht van de componenten tot 70% wordt verlaagd, waardoor de motorresponstijden in snelle optische cardanische ophangingen worden verhoogd.
- Extreem hoog brekingsvermogen:De uitzonderlijk hoge brekingsindex van Germanium (n ≈ 4) maakt de90 gradenlichtbuigvlak om binnen ongelooflijk strakke mechanische omhulsels te functioneren, waardoor de totale lengte van de optische infraroodtrein wordt verkort.
- Hoge thermische uniformiteit (dn/dT beheerd):Hoewel Germanium gevoelig is voor thermische lenzen, minimaliseren onze nauwkeurige dunne-filmcoatings en het spanningsvrije diamantdraaien de degradatie van het golffront bij blootstelling aan extreme temperaturen (-40°C tot +80°C).
Primaire integratievelden
- Onbemande luchtvoertuigen (UAV) thermische cardanische ophangingen:LichtgewichtGe Optisch Prismakernen die worden gebruikt in drone-multisensor-payloads om LWIR-licht om te leiden naar interne microbolometersensoren.
- Toekomstgerichte infraroodsystemen (FLIR):Compact90 gradenopklapbare kruispunten in voertuigrijvizieren en tactische richtpods.
- Industriële CO2-laser coaxiale uitlijningen:RobuustKubussplitters die worden gebruikt voor het routeren en bemonsteren van 10,6 μm krachtige snijlaserpaden voor realtime straalprofilering.
- Handheld thermografie en grensbeveiliging:Wordt gebruikt in draagbare thermische camera's om het gewicht van het apparaat te minimaliseren en de vermoeidheid van de operator te verminderen tijdens langdurige veldbewaking.
Veelgestelde vragen
Vraag 1: Waarom is Germanium (Ge) gekozen voor dit 90 graden Fresnel-prisma in plaats van standaard optisch glas?
A:Standaard optische glazen (zoals silicaat- of borosilicaatformuleringen) worden volledig ondoorzichtig en fungeren als een absolute barrière tegen lichtgolfabsorptie boven 2,5 μm. Voor thermische beeld- en beveiligingstoepassingen die werken in het langegolf-infraroodspectrum (8 - 14 μm) zijn gespecialiseerde halfgeleidersubstraten verplicht.Germanium (Ge)beschikt over een enorm transmissievenster dat zich uitstrekt van 2,0 μm tot 16,0 μm en beschikt over een uitzonderlijk hoge brekingsindex, waardoor het het beste materiaal is voor hoogwaardige thermische beeldvorming en infraroodstraal splitsenarchitecturen.
Vraag 2: Hoe komt het Fresnel-ontwerp ten goede aan een kubusconfiguratie van 3 mm tot 100 mm?
A:In systemen met grote openingen (tot100 mm), is een massief germaniumprisma extreem zwaar en gevoelig voor ernstige interne absorptieverliezen vanwege de dikke laag materiaal waar het licht doorheen moet reizen. DeFresnelHet ontwerp verdeelt het doorlopende gebogen oppervlak van een klassieke lens in een reeks concentrische, onopvallende ringen. Hierdoor kunnen wij eenGe Optisch Prismadat een ultradun profiel behoudt in alle maten3 mm tot 100 mm, waardoor de lengte van het optische absorptiepad drastisch wordt geminimaliseerd, de thermische lichttransmissie wordt gemaximaliseerd en de grondstofkosten aanzienlijk worden verlaagd.
Vraag 3: Hoe bescherm je de delicate microgroeven van het Fresnel-prisma tegen zware veldomstandigheden?
A:Germanium is een relatief zacht element (Vickers ≈ 780) en kan gevoelig zijn voor erosie door het milieu. Om absolute overlevingskansen te garanderen, zijn de gestructureerde oppervlakken van onzeFresnel 90 gradenkubussen worden behandeld met een gespecialiseerde Diamond-Like Carbon (DLC) harde coating. Deze dunne filmlaag benadert de fysieke hardheid van natuurlijk diamant en biedt volledige bescherming voor de diamantKubustegen krassen door opwaaiend zand, zoutwatercorrosie, chemische oplosmiddelen en hoge luchtvochtigheid, waardoor langdurig gebruik in zee- of woestijntheaters wordt gegarandeerd.
Vraag 4: Kunnen deze Ge optische prisma's omgaan met dual-band infrarood (MWIR en LWIR) vereisten?
A:Ja. Terwijl standaardconfiguraties zijn geoptimaliseerd voor de 8 - 14 μm LWIR-band, zendt monokristallijn Germanium op natuurlijke wijze ook middengolf-infraroodlicht (MWIR, 3 - 5 μm) door. Door onze single-point diamantdraaiende (SPDT) groefgeometrie te veranderen en op maat gemaakte meerlaagse breedband anti-reflectie (BBAR) dunne films toe te passen, kan ons engineeringteam deAangepast optisch prismategelijkertijd op beide banden te opereren. Dit maakt hem ideaal voor dual-band thermische sensoren en geavanceerde fusiebeeldplatforms.
