Van de Splitsersznse CaF2 van de polarisatiestraal het Prisma van de de Hoekkubus
Productspecificatie
Plaats van herkomst:
China
Merknaam:
Advance
Certificering:
ROHS\Reach
Modelnummer:
Als Vereisten
Minimale bestelhoeveelheid:
1
Prijs:
$0.2~$100
Betalingsvoorwaarden:
T/T&L/C
Leveringscapaciteit:
1000k/per maand
Productdetails
Markeren:
CaF2 het Prisma van de Hoekkubus
,De kubusprisma van de ZnSehoek
,De splitserskubus van de polarisatiestraal
Material:
ZnSe CaF2 / Optisch glas
Customized Support:
OEM, ODM
Application Area:
Polarisatiestraalsplitter
Dimension Tolerance:
+/-0,01 mm
Size:
Klant-gemaakt
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
Bolvormig
Surface Quality:
10/5 ~ 60/40
Productbeschrijving

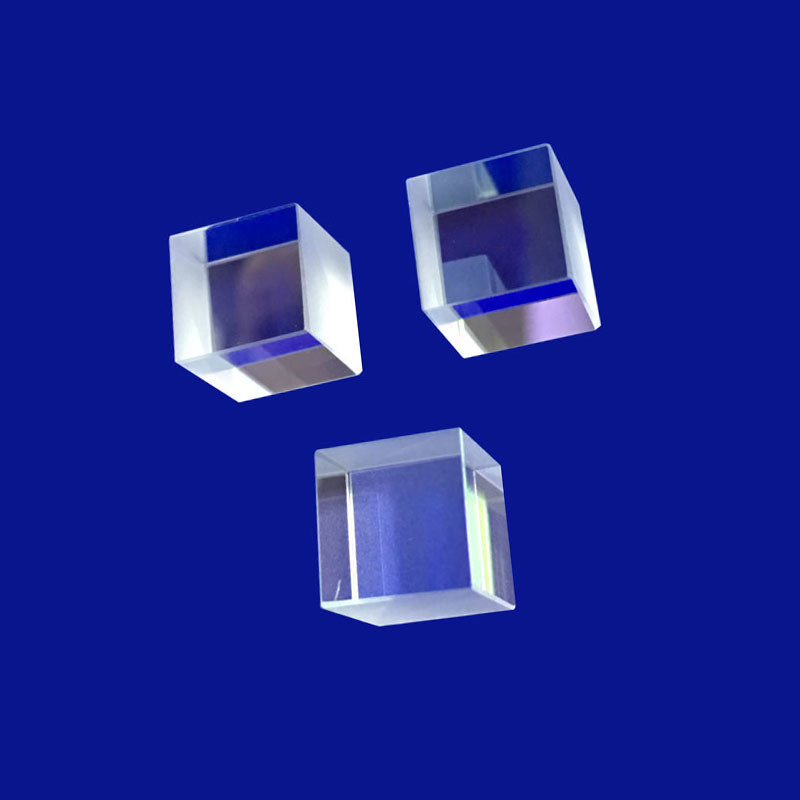

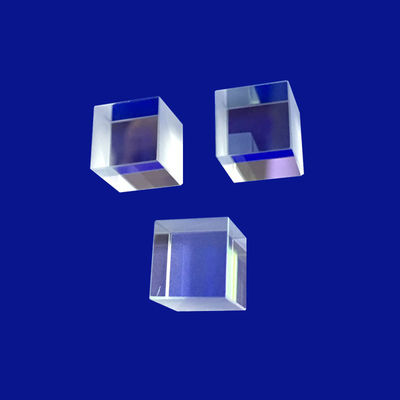

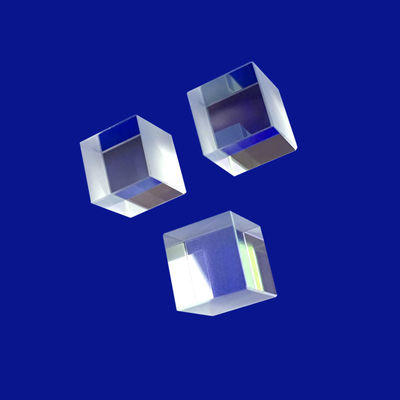

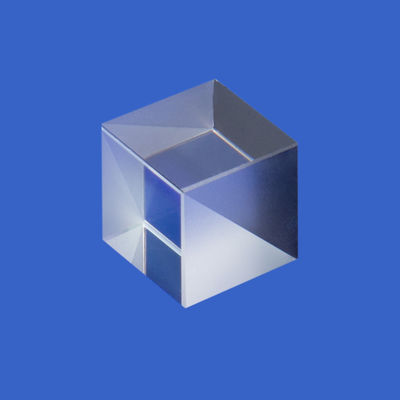

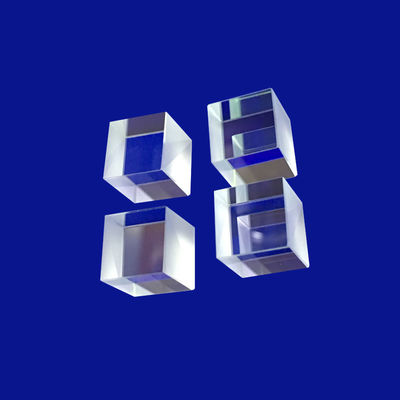

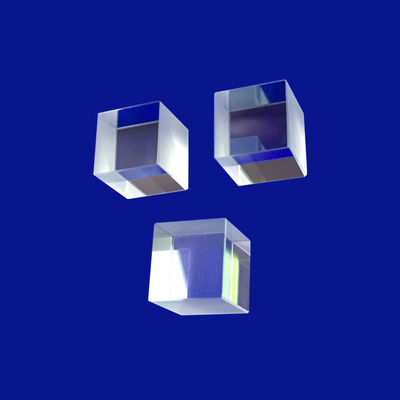

Polarisatie Beam Splitter ZnSe CaF2 Hoekkubusprisma
Productoverzicht
Bij geavanceerde Fourier-Transform Infrarood (FTIR) spectroscopie, ruimtevaartlaserbereik en krachtige CO₂-lasersystemen is het handhaven van absolute bundelparallelliteit tijdens polarisatiemodulatie een grote systeemuitdaging. Onze Polarisatie Beam Splitter ZnSe CaF2 Corner Cube Prism-serie biedt een geïntegreerde oplossing voor dit optomechanische knelpunt.
Door dunne-filmpolarisatoren met hoge isolatie te implementeren op de retroreflecterende geometrie van een hoekkubusprisma, splitsen deze componenten een ongepolariseerde invoerbundel in orthogonale s-gepolariseerde en p-gepolariseerde toestanden, terwijl ze tegelijkertijd gebruik maken van de inherente 'retroreflecterende' eigenschap van de hoekkubus om de bundels exact evenwijdig aan de invoeras, ongeacht de fysieke oriëntatie van het prisma.
Om te voldoen aan brede spectrale vereisten, variërend van diep-ultraviolet (DUV) tot ver-infrarood (FIR), vervaardigt onze fabriek deze gespecialiseerde retroreflectoren met behulp van twee elite kristallijne substraten: zinkselenide (ZnSe) en calciumfluoride (CaF2).
Technische specificaties
| Technische parameter | Mogelijkheden van de ZnSe-infrastructuur | CaF2-infrastructuurmogelijkheden |
|---|---|---|
| Productclassificatie | Polarisatie Beam Splitter Hoekkubus | Polarisatie Beam Splitter Hoekkubus |
| Materiaal transmissieband | 0,5 μm - 22,0 μm (ideaal voor LWIR / CO₂) | 0,13 μm - 10,0 μm (VUV tot midden-infrarood) |
| Polarisatie-uitsterving (Tₚ: Tₛ) | ≥ 500: 1 (aangepaste limieten tot 1000: 1) | ≥ 200: 1 (zeer stabiel over DUV-MWIR) |
| Hoekige retroreflectieprecisie | Straalafwijking ≤ 2 boogseconden (aangepast tot ≤ 0,5) | Straalafwijking ≤ 3 boogseconden standaard |
| Oppervlaktevlakheid (ΔW) | ≤ λ/4 @ 632,8 nm per actief vlak | ≤ λ/10 @ 632,8 nm (laserkwaliteit met hoog vermogen) |
| Oppervlakteafwerking (MIL-specificatie) | 60/40 of 40/20 Scratch-Dig-naleving | 20/10 tot 10/5 Scratch-Dig-compatibel |
| Helder optisch diafragmagebied | ≥ 92% van fysieke zeshoekige opening | ≥ 95% van de nominale ingangsafmetingen |
| Brekingsindex (n) | ≈ 2,403 @ 10,6 μm | ≈ 1,399 @ 5,0 μm |
| Laserschadedrempel (LIDT) | ≥ 5,0 kW/cm² (CO₂ continue golf) | ≥ 15 J/cm² (1064 nm, 10 ns puls) |
Algemene specificaties
| Materialen | BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz |
| Lengte | 3~100mm |
| Breedte | 3~100mm |
| Hoogte | 3~100mm |
| Lengte tolerantie | ±0,01 mm |
| Breedte tolerantie | ±0,01 mm |
| Hoogte tolerantie | ±0,01 mm |
| Hoektolerantie | 3"~2' |
| Onregelmatigheid | AN=0,1~0,5 |
| Oppervlaktenauwkeurigheid | N=1~3 |
| Oppervlaktekwaliteit | 10/5~60/40 |
| Coating | Op aanvraag |
| Toepassingsgebied | Beeldvorming, verlichting, laser enz |
Productafbeeldingen
Belangrijkste prestatievoordelen
- Immuniteit voor dynamische mechanische kanteling:In tegenstelling tot klassieke platte polarisatiekubussen die de uitlijning verpesten als ze worden blootgesteld aan subtiele trillingen, compenseert het Corner Cube Prism-ontwerp dynamische structurele kanteling. De gesplitste bundels worden automatisch teruggekaatst op 180°, waardoor uitlijningsgeïnduceerde drift op hoogvibratieplatforms in de lucht wordt geëlimineerd.
- Uitzonderlijke midden-infraroodtransmissie:Door premium CVD ZnSe in te kopen, blijft de interne absorptiecoëfficiënt onder 0,0005 cm⁻¹ bij 10,6 μm, waardoor thermische lensvorming en straalfocale verschuiving in krachtige industriële snijsystemen worden voorkomen.
- Geen risico op vacuüm-solarisatie:De zeer zuivere kristallijne structuur van onze CaF2-optiek is bestand tegen structurele degradatie en vorming van kleurcentra bij continue blootstelling aan diep-UV-excimeergolflengten of zonnestraling in ruimteomgevingen.
Primaire industriële toepassingen
- FTIR-interferometers en gasanalysatoren:Zeer stabiele polarisatiebundelsplitterkernen die worden gebruikt voor het routeren en recombineren van infraroodpaden bij de detectie van omgevingsgas en het profileren van defensiechemicaliën.
- Coherente laserradar (LiDAR) achterreflectoren:Verzenden en ontvangen van Corner Cube Prism-blokken die zijn geoptimaliseerd voor het volgen van doelen over lange afstanden en Doppler-snelheidssensoren.
- Krachtige CO₂ industriële laserdempers:Op maat gemaakte ZnSe-splitsassemblages die worden gebruikt voor het bemonsteren, polariseren of verzwakken van materiaalverwerkingslasers van meerdere kilowatt.
- Satelliet-naar-aarde optische communicatie:CaF2-polarisatiebehoudende retroreflectoren met lage massa, ingezet op buitenste satellietbehuizingen voor snelle downlink-kruisverificatie van lasergegevens.
Veelgestelde vragen
Vraag 1: Welke unieke functie vervult een Polarisatie Beam Splitter Corner Cube Prism die standaard kubussen niet kunnen vervullen?
A:Een standaard polarisatiekubus is gebaseerd op een vast 45° intern coatingvlak. Als de kubus een kleine helling, rol of trilling ervaart, verschuift de uitgangsbundel onmiddellijk, waardoor de stroomafwaartse uitlijning mislukt. Een hoekkubusprisma bevat drie onderling loodrechte reflecterende vlakken. Door deze oppervlakken te behandelen met geavanceerde meerlaagse diëlektrische films, scheidt het prisma het ongepolariseerde licht in s-polarisatie- en p-polarisatietoestanden, terwijl het de interne drievlaksgeometrie gebruikt om het licht rechtstreeks terug te sturen naar de bron. Dit zorgt voor een zeer zuivere bundelsplitsing die volledig immuun is voor mechanische hoekverstoringen.
Vraag 2: Wanneer moet een optisch ingenieur een ZnSe-substraat specificeren in plaats van een CaF2-substraat?
A:De keuze hangt sterk af van de operationele golflengte en omgeving van uw systeem. Als uw optische pad zich concentreert rond de thermische infraroodband (8,0 - 14,0 μm) of zich richt op CO₂-lasers met hoog vermogen, is ZnSe verplicht vanwege de vrijwel nulabsorptie bij die lange golflengten. Als uw toepassing echter de ultraviolette, zichtbare of midden-infraroodbanden (0,13 - 7,0 μm) bestrijkt, is CaF2 de superieure optie. CaF2 heeft een lagere brekingsindex, waardoor reflectieverliezen worden verminderd, heeft een hogere mechanische hardheid en is aanzienlijk beter bestand tegen laserschade.
Vraag 3: Hoe bescherm je de gevoelige interne interfaces van een ZnSe- of CaF2-composietprismaconstructie?
A:Zowel ZnSe als CaF2 hebben specifieke milieugevoeligheden; CaF2 is bijvoorbeeld enigszins hygroscopisch, wat betekent dat het na verloop van tijd vocht absorbeert als het onbeschermd blijft. Om de interne Polarisatie Beam Splitter-coatings te beschermen, worden onze prisma's verwerkt in klasse 100 cleanrooms en hermetisch afgesloten in een geanodiseerde aluminium behuizing van ruimtevaartkwaliteit. Alle blootgestelde kristallijne randen zijn voorzien van harde, diamantachtige of op oxide gebaseerde beschermende coatings, waardoor volledige weerstand tegen vocht, thermische schokken en directe chemische blootstelling in het veld wordt gegarandeerd.
Vraag 4: Welke toleranties kan uw instelling hanteren voor tweevlakshoekfouten op deze hoekkubussen?
A:De hoekprecisie van de drie onderling loodrechte onderlinge vlakken bepaalt de algehele scherpte van de teruggekaatste bundel. Een kleine tweevlakshoekfout kan ervoor zorgen dat een enkele teruggekeerde laservlek zich opsplitst in zes onafhankelijke zwakke reflecties. Dankzij onze nauwkeurige diamantlapping- en optische contactverbindingsprocedures kunnen we de tweevlakshoeknauwkeurigheid tot op minder dan 1 boogseconde regelen. Dit hoge nauwkeurigheidsniveau garandeert dat de geretourneerde s- en p-gepolariseerde kanalen een scherpe ruimtelijke profielfocus en hoge vermogensdichtheid behouden over transmissieafstanden van meerdere kilometers.
