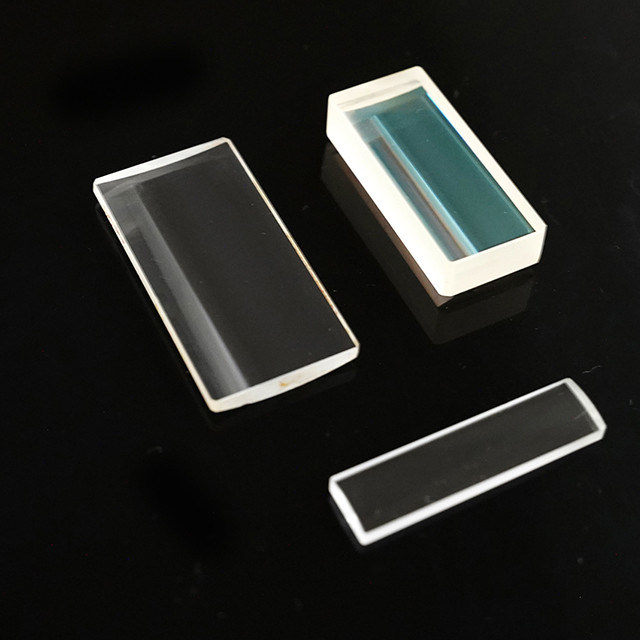

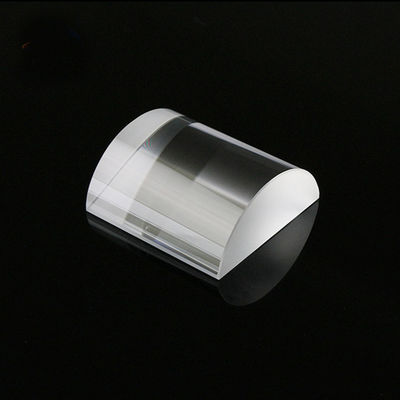

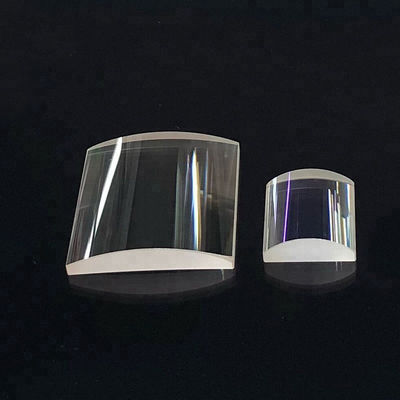

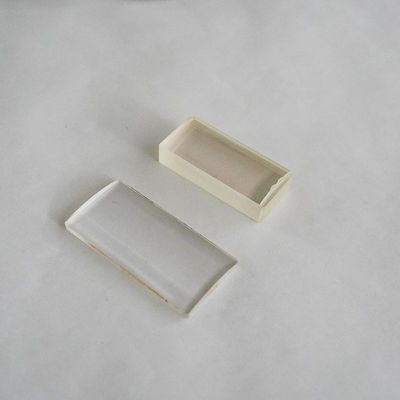

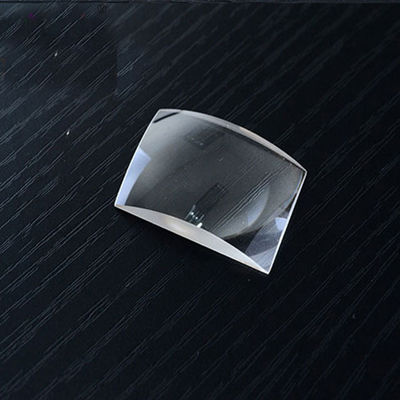

De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser

Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Kwaliteit De Collimatorlens van de Plano Convexe Cilindrische Infrarode Laser fabriek
Productspecificatie
Plaats van herkomst: China
Merknaam: Advance
Certificering: ROHS\Reach
Modelnummer: Als Vereisten
Minimale bestelhoeveelheid: 1
Prijs: $0.2~$100
Betalingsvoorwaarden: T/T&L/C
Leveringscapaciteit: 1000k/per maand
Productdetails
Markeren:

De infrarode Lens van de Lasercollimator

,

De cilindrische lens van de lasercollimator

,

Plano Convexe AR met een laag bedekte lens
Application: Infrarood lasercollimatorlens
Customized Support: OEM, ODM
Materials: Kwartssaffier CaF2 BK7 Aanpasbaar
Coating: AR-gecoat
Surface Quality: Aanpasbaar
Focal Length: Aangepast verzoek
Size: Aangepaste grootte
Width Tolerance: +/-0,01 mm
Focal Length Tolerance: +/- 1%
Operatingtemperature: -20 tot 70 °C
Productbeschrijving
Plano convexe cilindrische infrarood lasercollimatorlens
Productoverzicht

Het productieproces voor eenPlano convexe cilindrische infrarood lasercollimatorlensvereist geavanceerd CNC-slijpen en diamantdraaien om de noodzakelijke oppervlaktenauwkeurigheid te bereiken. OmdatInfraroodlasersystemen zijn zeer gevoelig voor thermische lensvorming en materiaalabsorptie, dePlano Convex Cilindrischsubstraat moet worden gekozen vanwege zijn specifieke brekingsindex en lage absorptiecoëfficiënt.

Als professionalCollimatorlensworden deze optica doorgaans behandeld met zeer duurzame antireflecterende (AR) coatings die zijn afgestemd op specifieke IR-banden (zoals 3-5 μm of 8-12 μm). Dit zorgt ervoor dat dePlano Convexe cilindrische infraroodlaseroutput handhaaft maximale energie-efficiëntie. Of het nu wordt gebruikt in het LiDAR-systeem van een autonoom voertuig of in een hoogwaardig thermisch wapenvizier, deCollimatorlensbiedt de fundamentele stabiliteit van de straal die nodig is voor nauwkeurige gegevensverzameling en doelverlichting.

Technische specificaties
Parameter Specificaties
Bereik van diameter Dia.0,7 mm-Dia.400 mm
Bereik van curveradius R1.5-R∞ enz
Tolerantie van diameter +/-0,1, +/-0,01, +/-0,005 enz.
Oppervlakte van diameter λ, 1/2λ, 1/4λ, 1/10λ enz
Tolerantie van dikte +/-0,1, +/-0,05, +/-0,01 enz
Centratie +/-2', +/-1' enz
Diafragma N 5, 1 enz
Onregelmatigheid ΔN 2, 1, 0,5, 0,2 enz
Oppervlaktekwaliteit 60/40, 40/20, 20/10, 10/5 enz
Plano Convex Cylindrical Infrared Laser Collimator Lens
Toepassingsgebieden
  • Thermische beeldvorming en thermografie:Met behulp van dePlano Convex Cilindrischlens om de verlichting voor infraroodcamera's vorm te geven.
  • LiDAR en teledetectie:Het implementeren van deCollimatorlensin autonome rijsensoren om obstakels te detecteren bij slecht zicht.
  • Industriële gasdetectie:Gebruikmakend van deInfraroodlaservoor moleculaire spectroscopie waarbij aPlano Convex Cilindrischstraalpad is vereist.
  • Verdediging:Het integreren van deCollimatorlensin laserafstandsmeters en richtwijzers voor nachtzicht.
Optical Lens Design and BK7 Dichroic Optical Filter
Technische veelgestelde vragen
Waarom wordt bij een infraroodlaser een Plano Convex Cilindrische lens gebruikt in plaats van een standaardlens?
EenInfraroodlaserdiode produceert vaak een straal die zich sneller in de ene richting verspreidt dan in de andere. APlano Convex CilindrischMet de lens kunt u die specifieke as collimeren zonder de andere te beïnvloeden, wat een sleuteltaak is voor elke hoge prestatieCollimatorlens.
Welk materiaal is het beste voor een infraroodlasercollimatorlens die werkt op 10,6 μm?
Voor CO2Infraroodlasertoepassingen bij 10,6 μm is zinkselenide (ZnSe) het ideaalPlano Convex Cilindrischsubstraat vanwege de lage absorptie en hoge zichtbare transmissie, wat helpt bijCollimatorlensuitlijning.
Heeft de Plano Convex Cilindrische Infrarood Laserlens een specifieke coating nodig?
Ja. Omdat IR-materialen vaak hoge brekingsindices hebben, is een ongecoatPlano Convex Cilindrischlens kan meer dan 30% van het licht verliezen door reflectie. Een meerlaagse BBAR-coating zorgt voor deCollimatorlensverzendt bijna 99% van deInfraroodlaserenergie.
Kunnen deze collimatorlenscomponenten worden aangepast voor micro-optica?
Absoluut. Wij biedenPlano Convex Cilindrischlenzen zo klein als 3 mm voor compactInfraroodlasermodules die worden gebruikt in draagbare medische of tactische apparaten en die hoge precisie biedenCollimatorlensprestaties in kleine footprints.
Hoe maak ik een Germanium Plano convexe cilindrische lens schoon?
Germanium is bros. U dient een zachte, pluisvrije doek en een speciaal oplosmiddel te gebruiken. Behandel altijd deInfraroodlaseroptiek bij de randen om te voorkomen dat er olie naar de randen wordt overgebrachtCollimatorlenscoating, die de kwaliteit zou kunnen aantastenPlano Convex Cilindrischprestatie.
Fabrikantinformatie

Shanghai Advance Optical-Electronics Technology Co., Ltd. is een op technologie gebaseerde productieonderneming, officieel opgericht in september 2009. De fabriekslocatie bevindt zich in het Qingpu Industrial Park, Shanghai, op slechts een half uur rijden van de internationale luchthaven Shanghai Hongqiao.

Het bedrijf beschikt over een aantal uitstekende technici in de optische industrie en beschikt over uitgebreide ondersteunende mogelijkheden, zoals optisch mechanisch en elektrisch ontwerp, verwerking en verkoopdiensten. Wij bieden elke klant van harte hoogwaardige en handige producten en diensten.

Bedrijfsbereik
  • Ontwikkeling van optische mechanische en elektrische modules
  • Precisieverwerking van optische elementen
  • Ontwerp en verwerking van cameralenzen
  • Optisch ontwerp en oplossingen voor optische padoptimalisatie
  • Technisch advies en after-sales service
Toepassingsgebieden

Machinevisie, kunstmatige intelligentie, biomedische technologie, slimme stad, hoogwaardige monitoring, testinstrumenten, apparatuur, laseretsen, speciale verlichting, wetenschappelijke onderzoeksinstellingen, enz.

Bedrijfsvoordelen
  • Uitgebreide ontwerp-, productie- en verkoopmogelijkheden met one-stop handige inkoopservices
  • Tienduizenden optische mallen en monsters voor snelle proofingservices tegen lage kosten
  • Vroegtijdige deelname aan onderzoek en ontwikkeling van nieuwe producten van de klant om haalbare plannen en suggesties te bieden
