Micro Rod Lens Cylindrische endoscopen Grinbrillen Lens Optische rod Lens
Productspecificatie
Plaats van herkomst:
SHANGHAI, CHINA
Merknaam:
Advance
Modelnummer:
Vooruitgang
Minimale bestelhoeveelheid:
10 stukken
Prijs:
$100.00/Pieces 10-99 Pieces
Leveringscapaciteit:
100000 Stuk/Stukken per Week
Productdetails
Application:
Cilindrische endoscopen
Customized Support:
OEM, ODM
Materials:
BK7 Kwarts Infrarood Saffier Ge \ enz.
Color:
Transparant
Diameter:
Aangepaste vereisten
Coating:
AR-gecoat
Surface Quality:
60/40 40/20 Aanpasbaar
Size:
Aangepaste grootte
Productbeschrijving
Micro-staaflens Cilindrische endoscopen Grijnsbrillens Optische staaflens
Op het geavanceerde gebied van minimaal invasieve medische technologie en industriële Borescope-inspectie is deMicro-staaflensEnGrijns glazen lensvertegenwoordigen het toppunt van lichttransmissie in kleine ruimtes. AMicro-staaflensis een gespecialiseerdOptische staaflensdat functioneert als een component voor het doorgeven van beelden, waarbij visuele gegevens met hoge resolutie over de lengte van de schacht van een endoscoop worden bewaard. In tegenstelling tot standaardoptieken zijn dezeCilindrische endoscopencomponenten gebruiken hun lengte-diameterverhouding om lichtverlies en chromatische aberratie te minimaliseren. Door te integrerenGrijns glazen lens(Gradient Index)-technologie kunnen ingenieurs een continue verandering in de brekingsindex bereiken, waardoor een soepele lichtbuiging mogelijk wordt zonder de noodzaak van complexe assemblages met meerdere lenzen. Onze productie van deMicro-staaflensricht zich op extreme precisie en zorgt ervoor dat iedereenOptische staaflenslevert de helderheid die nodig is voor levenskritiekCilindrische endoscopenprocedures.
Technische specificaties: Benchmarks van Micro Rod- en Grin-optica
De volgende tabel schetst de professionele normen voor onzeMicro-staaflensEnGrijns glazen lensserie, speciaal geoptimaliseerd voorCilindrische endoscopen.
| Functie | Micro-staaflens / optische staaflens | Grijns glazen lens |
|---|---|---|
| Materiaal substraat | N-BK7, gesmolten silica of saffier | Gradiëntindex gedoteerd glas |
| Diameterbereik | 0,2 mm tot 10,0 mm | 0,5 mm tot 3,0 mm |
| Lengtetolerantie | ±0,01 mm tot ±0,05 mm | ±0,02 mm |
| Oppervlaktekwaliteit | 20-10 tot 10-5 Krasgraven | 40-20 Krasgraven |
| Brekingsprofiel | Constant (homogeen) | Parabolisch (gradiëntindex) |
| Vlakheid van het eindvlak | λ/4 tot λ/10 @ 633 nm | λ/2 @ 633 nm |
| Hoekige precisie | < 1 boogminuut | N.v.t. (interne verlopen) |
| Sollicitatie | Cilindrische endoscopenrelais | Micro-staaflensDoelstellingen |
Algemene specificaties
| Parameter | Specificatiebereik |
|---|---|
| Bereik van diameter | Dia.0,7 mm-Dia.400 mm |
| Bereik van curveradius | R1.5-R∞ enz |
| Tolerantie van diameter | +/-0,1, +/-0,01, +/-0,005 enz. |
| Oppervlakte van diameter | λ, 1/2λ, 1/4λ, 1/10λ enz |
| Tolerantie van dikte | +/-0,1, +/-0,05, +/-0,01 enz |
| Centratie | +/-2', +/-1' enz |
| Diafragma N | 5, 1 enz |
| Onregelmatigheid ΔN | 2, 1, 0,5, 0,2 enz |
| Oppervlaktekwaliteit | 60/40, 40/20, 20/10, 10/5 enz |

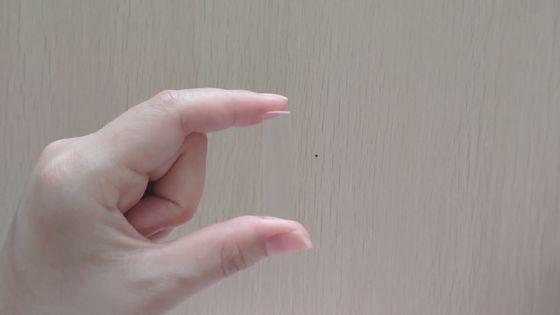

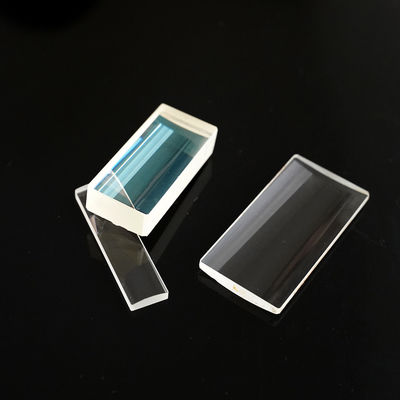

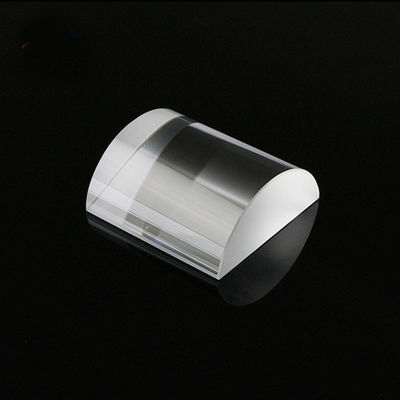

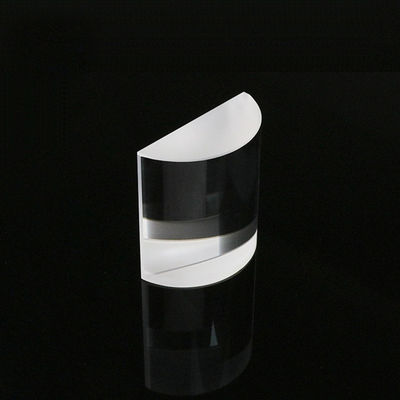

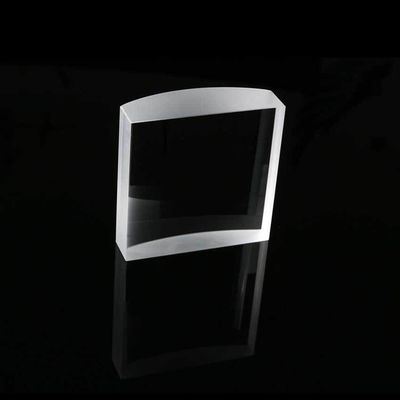

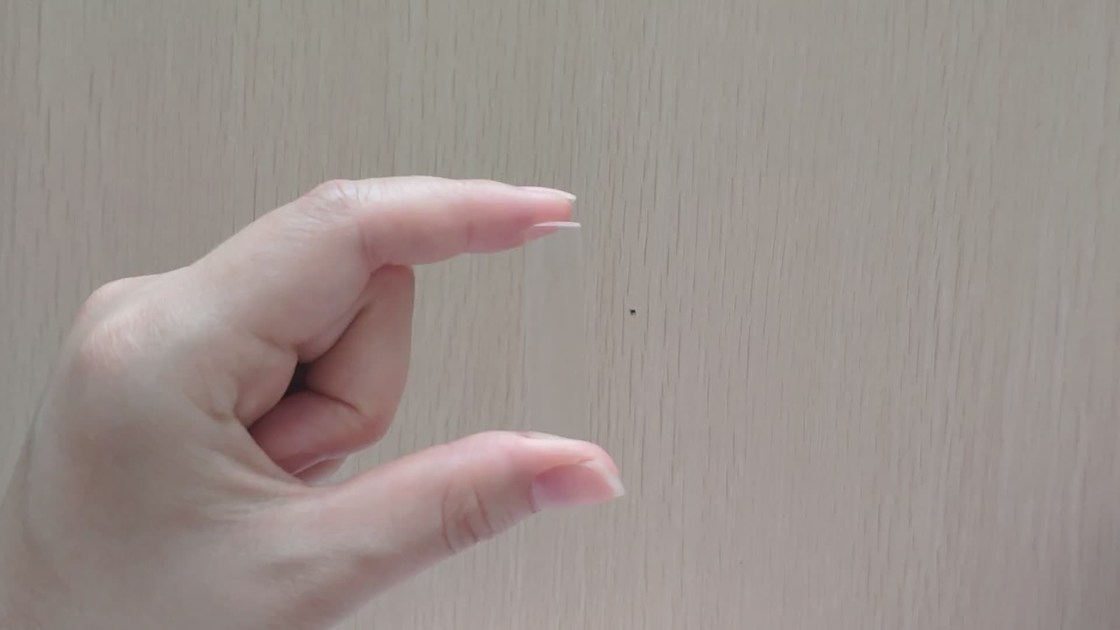

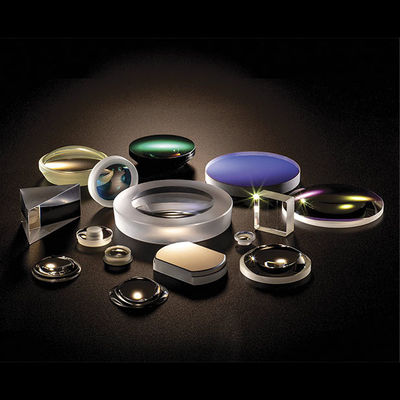

Productafbeeldingen
Toepassingsgebieden
- Medische endoscopie:Met behulp van deMicro-staaflensin artroscopen, cystoscopen en laparoscopen voor interne beeldvorming met hoge resolutie.
- Industriële Borescopen:Het inzetten van deOptische staaflensvoor het inspecteren van vliegtuigmotoren en smalle leidingsystemen.
- Vezeloptische koppeling:Gebruikmakend van deGrijns glazen lensom licht van laserdiodes te focusseren in single-mode vezels.
- Micro-robotica:Het integreren van deMicro-staaflensEnGrijns glazen lensin miniatuur robotvisiesystemen voor precisietaken.
Veelgestelde vragen over producten van experts: Beheersing van de Micro Rod Lens en Grin Optics
Deze sectie biedt technische inzichten in de selectie en het gebruik van deMicro-staaflens,Grijns glazen lens, EnOptische staaflens.
Vraag 1: Wat is het belangrijkste verschil tussen een standaard relaislens en een Micro Rod-lens?
Antwoord:Een standaardrelais maakt gebruik van meerdere individuele lenzen met luchtspleten. AMicro-staaflensis een vaste stofOptische staaflensdat het glasmedium zelf gebruikt om het beeld door te geven. InCilindrische endoscopenDit vermindert het aantal oppervlakken waar licht verloren kan gaan en vereenvoudigt de mechanische montage.
Vraag 2: Hoe verbetert een grijnsbrillens de prestaties van een optisch staaflenssysteem?
Antwoord:AGrijns glazen lensvertrouwt niet op oppervlaktekromming om licht te buigen; het maakt gebruik van interne materiaalgradiënten. Hierdoor kan deGrijns glazen lensom een vlak gezicht te hebben, wat ideaal is voor de punt vanCilindrische endoscopenwaar eenMicro-staaflensmoet een wisselwerking hebben met de omgeving.
Vraag 3: Kan de Micro Rod Lens worden aangepast voor specifieke lengtes?
Antwoord:Absoluut. Wij biedenOptische staaflensmaatwerk waarbij de lengte precies op uw maat kan worden afgestemdCilindrische endoscopenhuisvesting. DeMicro-staaflenskan worden gesneden en gepolijst tot elke gespecificeerde brandpunts- of relaislengte.
Vraag 4: Zijn deze optische staaflenscomponenten bestand tegen autoclaveren?
Antwoord:Ja. Wanneer gemaakt van saffier of hittebestendig glas, is deMicro-staaflensEnGrijns glazen lensis bestand tegen standaard medische sterilisatieprotocollen, waardoor deCilindrische endoscopenblijven betrouwbaar gedurende honderden toepassingen.
Vraag 5: Welke coatingopties zijn beschikbaar voor de Micro Rod Lens?
Antwoord:Wij bieden breedband anti-reflecterende (BBAR) coatings speciaal voor deMicro-staaflensEnGrijns glazen lens. Dit verhoogt de lichttransmissie van deOptische staaflensdoor reflecties aan de ingangs- en uitgangsvlakken van deCilindrische endoscopen.
