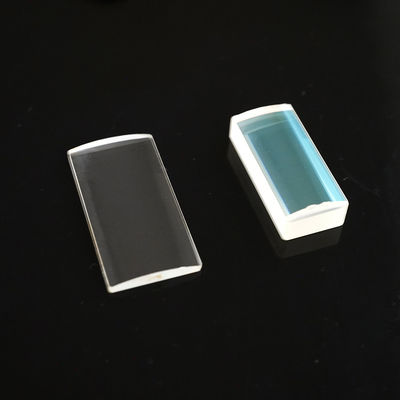

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism

kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
kwaliteit Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism fabriek
Productspecificatie
Plaats van herkomst: SHANGHAI, CHINA
Merknaam: advance
Modelnummer: 005
Minimale bestelhoeveelheid: 10 stukken
Prijs: $100.00/Pieces 10-99 Pieces
Leveringscapaciteit: 10000000 Stuk/Stukken per Maand
Productdetails
Customized Support: OEM, ODM
Material: BK7 en ander optisch glas
Dimension Tolerance: +/-0,01 mm
Flatness: N=1~3
Length Tolerance: +/-0,01 mm
Length: 3-100 mm (aanpasbaar)
Width Tolerance: +/-0,01 mm
Width: 3-100 mm (aanpasbaar)
Angle Tolerance: 3"-2'
Height: 3-100 mm (aanpasbaar)
Surface Quality: Aanpasbaar
Application Area: Gealuminiseerde buitenreflectie
Productbeschrijving
Gealuminiseerd buitenreflectie BK7 optisch glas 90 graden rechthoekig prisma haaks prisma
Het ontwerp van deGealuminiseerde buitenreflectie BK7prisma is geoptimaliseerd voor systemen waarbij interne lichtabsorptie moet worden geëlimineerd. In tegenstelling tot standaardprisma's die afhankelijk zijn van totale interne reflectie (TIR).Rechthoekig prismamaakt gebruik van eenGealuminiseerde buitenreflectiecoating om licht rechtstreeks te reflecteren vanaf het eerste oppervlak dat het tegenkomt. Dit is vooral gunstig voor deOptisch glas 90 graden rechthoekig prismain omgevingen met veel trillingen, omdat de mechanische stabiliteit van deBK7substraat is superieur aan dunnefilmspiegels. Verder is deRechthoekig prismageometrie maakt eenvoudige montage en integratie in compacte optische behuizingen mogelijk. Of u nu een complexe bundelsplitser of een eenvoudige padmap bouwt, deGealuminiseerde buitenreflectie BK7zorgt ervoor dat uwOptisch glas 90 gradenpad blijft ongerept en vrij van aberratie.
Technische specificaties
Functie Specificaties voor gealuminiseerde buitenreflectie BK7 Operationeel voordeel
Materiaal substraat Optisch kwaliteitsglas BK7 Hoge homogeniteit voor het 90 graden prisma
Reflectietype Gealuminiseerde buitenreflectie Reflectie op het eerste oppervlak voor het rechthoekige prisma
Hoektolerantie < 3 boogminuten tot < 30 boogseconden High-fidelity-besturing voor het haakse prisma
Oppervlaktekwaliteit 40-20 tot 20-10 Krasgraven Lage verstrooiing in het optische glas 90 graden
Coatingtype Beschermd aluminium (R > 85%) Duurzaam gealuminiseerd buitenreflectieoppervlak
Geometrie Rechthoekig prisma / rechte hoek Vereenvoudigde montage voor het optische glas
Helder diafragma > 90% van het gezichtsoppervlak Maximaal gezichtsveld voor het haakse prisma
Oppervlakte vlakheid λ/4 @ 633 nm Onberispelijk golffront voor de gealuminiseerde buitenreflectie BK7

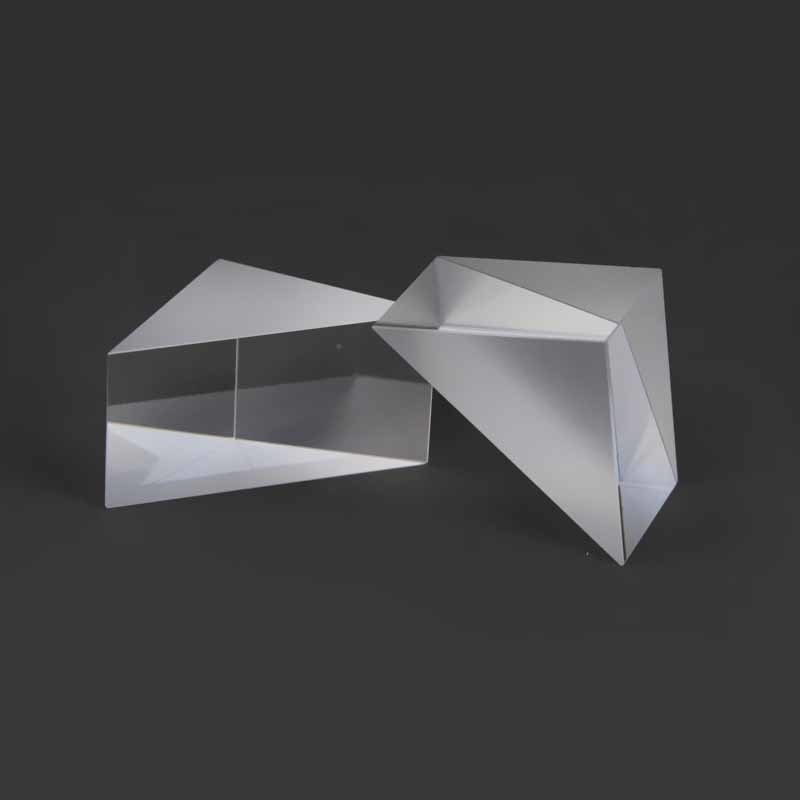

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 0
Gedetailleerde specificaties
Parameter Specificaties
Materialen BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz
Lengte 3~100mm
Breedte 3~100mm
Hoogte 3~100mm
Lengte tolerantie +/-0,01 mm
Breedte tolerantie +/-0,01 mm
Hoogte tolerantie +/-0,01 mm
Hoektolerantie 3"~2'
Onregelmatigheid AN=0,1~0,5
Oppervlaktenauwkeurigheid N=1~3
Oppervlaktekwaliteit 10/5~60/40
Coating Op aanvraag
Toepassingsgebied Beeldvorming, verlichting, laser enz

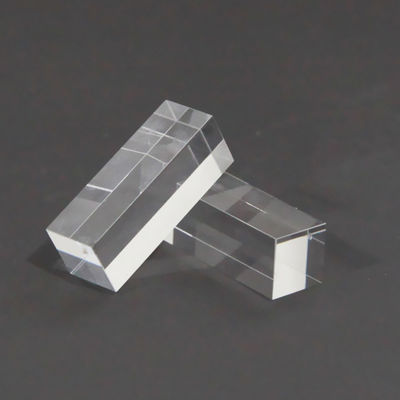

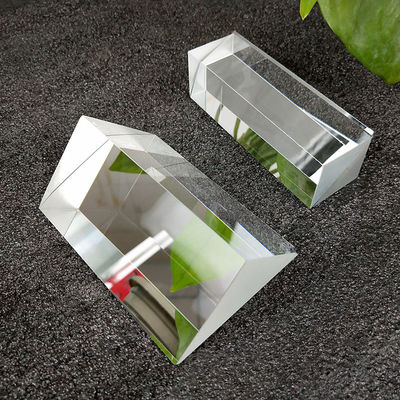

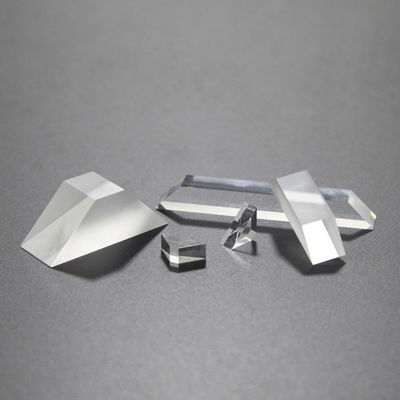

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 1 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 2 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 3 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 4 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 5
Primaire toepassingsgebieden
  • Laserstraalbesturing:Gebruik het haakse prisma om krachtige balken in industriële CNC-snijkoppen te vouwen
  • Tactische waarnemingssystemen:Implementatie van de gealuminiseerde buitenreflectie BK7 in periscopische vizieren voor voertuigen
  • Spectroscopie kalibratie:Gebruikmakend van het optische glazen 90 graden rechthoekige prisma voor nauwkeurige lichtpadreferentie in laboratoriuminstrumenten
  • Landmeetkundige apparatuur:Integratie van het gealuminiseerde buitenreflectieprisma in total stations en laserwaterpassen voor nauwkeurigheid over lange afstanden
Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 6 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 7
Veelgestelde vragen over deskundige producten
Vraag 1: Waarom kiezen voor een gealuminiseerde buitenreflectie BK7 in plaats van een standaard TIR-prisma?
Antwoord:De gealuminiseerde buitenreflectie BK7 heeft de voorkeur als u een "vooroppervlak"-effect nodig heeft. Omdat er gebruik wordt gemaakt van Outer Reflection, dringt het licht nooit het glas binnen, waardoor chromatische spreiding wordt geëlimineerd. Dit maakt het optisch glazen 90 graden rechthoekige prisma effectiever voor breedbandlichtbronnen.
Vraag 2: Hoe duurzaam is de coating op de gealuminiseerde buitenreflectie BK7?
Antwoord:Ons Right Angle Prisma is voorzien van een beschermde aluminiumlaag. Dit betekent dat het gealuminiseerde buitenreflectieoppervlak is afgedekt met een dunne diëlektrische laag (zoals SiO₂), die het metaal beschermt tegen oxidatie en kleine krassen tijdens het hanteren van de Optical Glass 90 Degree-eenheid.
Vraag 3: Kan het rechthoekige prisma worden aangepast voor specifieke golflengten?
Antwoord:Absoluut. Hoewel de gealuminiseerde buitenreflectie BK7 geweldig is voor algemeen gebruik, kunnen we de buitenreflectiecoating wijzigen in zilver of goud als uw toepassing van optisch glas 90 graden een hogere reflectiviteit in het infraroodspectrum vereist.
Vraag 4: Wat is het voordeel van het BK7-materiaal in een Outer Reflection-prisma?
Antwoord:Hoewel het licht bij Outer Reflection niet het glas binnendringt, is het BK7-substraat van cruciaal belang omdat het extreem stabiel is. Dit zorgt ervoor dat de hoeken van het rechte prisma niet kromtrekken, waardoor de precisie van het optische glas gedurende de hele levensduur van het product behouden blijft.
Vraag 5: Hoe moet ik het gealuminiseerde buitenreflectieoppervlak reinigen?
Antwoord:U dient voorzichtig om te gaan met de Gealuminiseerde Buitenreflectie BK7. Gebruik een luchtspuit om losse deeltjes van het 90 graden optisch glas te verwijderen en veeg vervolgens voorzichtig af met een pluisvrij doekje en alcohol van reagenskwaliteit. Vermijd overmatige druk op het reflecterende oppervlak van het rechthoekige prisma.
