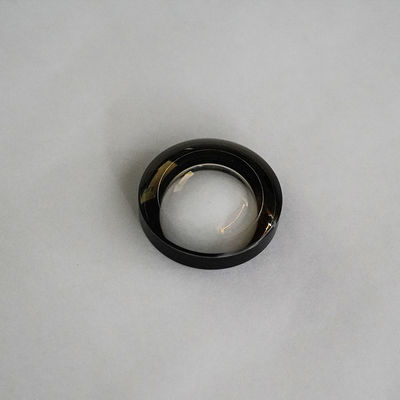

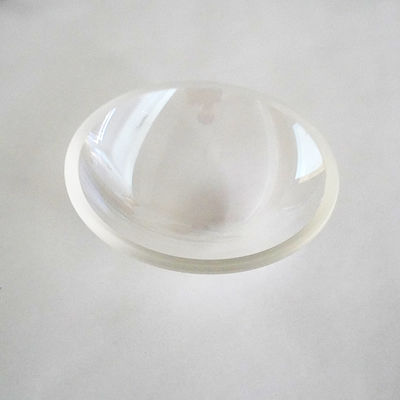

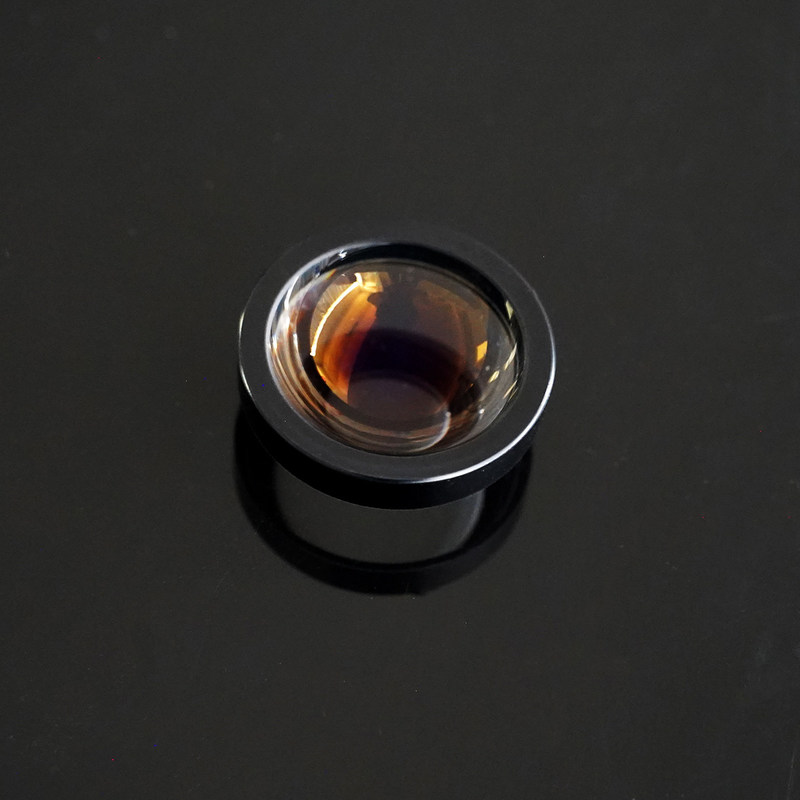

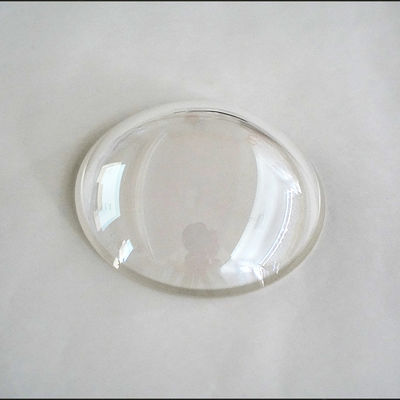

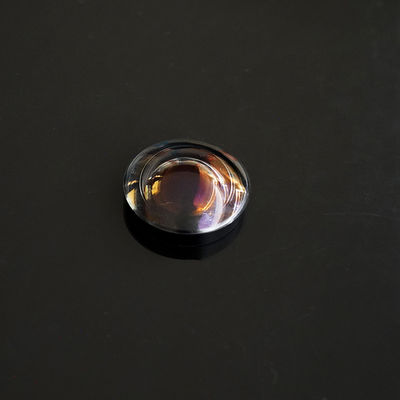

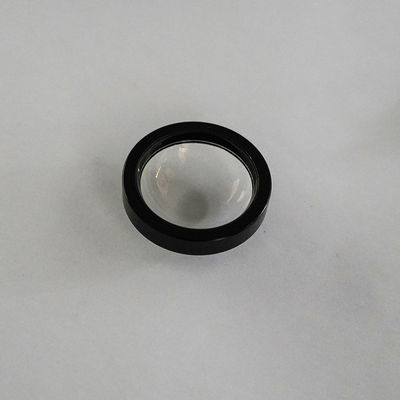

BK7 optische Glaslens

kwaliteit BK7 optische Glaslens fabriek
kwaliteit BK7 optische Glaslens fabriek
Productspecificatie
Plaats van herkomst: China
Merknaam: Advance
Certificering: ROHS\Reach
Modelnummer: Als Vereisten
Minimale bestelhoeveelheid: 1
Prijs: $0.2~$100
Betalingsvoorwaarden: T/T&L/C
Leveringscapaciteit: 1000k/per maand
Productdetails
Markeren:

0.001mm 60/40 Optische Glaslens van BK7

,

bk7 60/40 0.001mm Optische Glaslens

,

0.001mm BK7 60/40 Meniscuslens
Customized Support: OEM, ODM
Usage: Optisch
Shape: Sferisch
Material: optisch glas
Focal Length: AANGEPAST
Coating: op verzoek
Diameter: Zomer
Diameter Tolerance: +/-0,005 mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5 ~ 60/40
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: Antiquiteit
Operatingtemperature: -20 tot 70 °C
Refractiveindex: 1.52
Focal Length: 150 mm
Productbeschrijving
BK7 optische glaslens
Expertise: veelzijdige materiaaltechniek

Onze optische lenzen zijn ontworpen voor prestaties in het hele elektromagnetische spectrum.het garanderen van een optimale transmissie en thermische stabiliteit.

  • Zichtbaar & NIR:Hoogwaardige BK7 (K9) en optische glas voor kosteneffectieve, helder beeldvorming.
  • UV & hoog vermogen:Premium kwarts (gesmolten silicium) en CaF2 voor superieure UV-transparantie en weerstand tegen laserbeschadiging.
  • Infrarood (IR):Precisie-gemalen Germanium (Ge), Silicium (Si) en Zink Selenide (ZnSe) voor thermische beeldvorming en CO2-lasertoepassingen.
  • Extreme duurzaamheid:Sapfiersubstraten voor ruwe omgevingen die krabstoestand en een hoge thermische geleidbaarheid vereisen.
Technische specificaties
Parameter Specificaties
Materialen BK7 of ander optisch glas, kwarts, saffier, Ge, Si, ZnSe, CaF2 enz.
Diameter 1.5~300 mm
Radius R0,8 mm-∞
Brandpuntlengte -30000 mm~+30000 mm
Tolerantie voor middelgrote dikte ±0,01 mm
Tolerantie van de diameter ± 0,005 mm
Tolerantie voor brandpuntsafstand ± 1%
De oppervlakte nauwkeurigheid N=1~3
Onregelmatigheid ΔN=0,1~0.5
Decentrum 3 tot 1
Oppervlakte kwaliteit 10/5~60/40
Verpakkingen Op verzoek
Toepassingsgebied Beeldvorming, verlichting, laser enz.
BK7 optische Glaslens 0 BK7 optische Glaslens 1
Ervaring: Multi-Industrial Application Solutions

Onze lenzen zijn niet alleen onderdelen, maar ook oplossingen voor wereldwijde industrieën.

  • Imaging systemen:Hoge-resolutie lenzen met ΔN = 0,1 onregelmatigheid voor medische endoscopie en machinevisie.
  • Lasertechnologie:gespecialiseerde coatings en substraten (ZnSe/kwarts) die bestand zijn tegen hoge piekvermogensdichten.
  • Precisieverlichting:"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
Betrouwbaarheid: kwaliteitsborging en coating

Aanpassingscoatingservices (op verzoek):Elke lens kan worden geoptimaliseerd met op maat gemaakte dunne filmcoatings, waaronder BBAR (Broadband Anti-Reflection), V-Coats voor specifieke laserlijnen en Diamond-Like Carbon (DLC) voor robuuste IR-vensters.

Strenge metrologie:
  • Interferometrische testen:We verifiëren oppervlakte onregelmatigheid (ΔN) met behulp van state-of-the-art Zygo interferometers.
  • Volledige traceerbaarheid:Elke partij wordt vergezeld van een uitgebreid inspectieverslag met een gedetailleerde dimensie-nauwkeurigheid en spectrale prestaties.
  • Wereldwijde naleving:Alle materialen zijn RoHS- en REACH-conform en voldoen aan de internationale milieu- en veiligheidsnormen.
BK7 optische Glaslens 2 BK7 optische Glaslens 3 BK7 optische Glaslens 4 BK7 optische Glaslens 5 BK7 optische Glaslens 6 BK7 optische Glaslens 7 BK7 optische Glaslens 8 BK7 optische Glaslens 9 BK7 optische Glaslens 10
Vaak gestelde vragen
V1: Hoe bereikt u een diametertolerantie van ± 0,005 mm voor kleine lenzen?
Om een precisie van micronen te bereiken is een combinatie nodig van hoogstabiele CNC-slijpmachines en strikt gecontroleerde omgevingstemperaturen in onze faciliteit.We gebruiken gespecialiseerde micro-optische centering apparatuur om zowel dimensionale nauwkeurigheid en minimale decenter (tot 1 ") te garanderen.
V2: Wat is de betekenis van "Irregulariteit ΔN = 0,1~0,5"?
Terwijl oppervlakte nauwkeurigheid (N) verwijst naar de totale vermogensafwijking, meet onregelmatigheid (ΔN) de lokale variatie of "gladheid" van het lensoppervlak.1 geeft een bijna perfect bolvormig oppervlak aan, die essentieel is voor beeldvorming met diffractiebeperking en lasersystemen met een hoog vermogen om straalvervorming en hotspots te voorkomen.
Vraag 3: Hoe beheert u de oppervlaktekwaliteit van IR-materialen zoals Germanium (Ge) en ZnSe?
IR-kristallen zijn over het algemeen zachter en brosser dan BK7-glas.Dit voorkomt ondergrondse beschadiging en zorgt voor een hoge transmissiedoeltreffendheid in het bereik van 8 μm tot 12 μm.
V4: Kunt u lenzen met een extreem korte straal (R0,8 mm) produceren?
Ja, onze productielijn is geoptimaliseerd voor hoge kromming optica.Een straal van 8 mm vereist op maat gemaakte diamanten gereedschappen en nauwkeurige interferometrische bewaking om ervoor te zorgen dat de brandpuntsafstand binnen de gespecificeerde ± 1% tolerantie blijft.
V5: Wanneer moet ik CaF2 (calciumfluoride) in plaats van kwarts specificeren?
Terwijl kwarts uitstekend is voor UV, wordt CaF2 de voorkeur gegeven wanneer uw toepassing zich uitstrekt van de vacuüm-UV (180 nm) tot het midden-infrarood (7 μm).CaF2 heeft een lage brekingsindex en een lage chromatische aberratie, waardoor het ideaal is voor high-end apochromatische lensontwerpen.
V6: Hoe verzekert u de duurzaamheid van de coatings op saffiersubstraten?
Safir is uitzonderlijk hard (9 op de schaal van Mohs). Om de kleefbaarheid van de coating te garanderen, gebruiken we Ion-Assisted Deposition (IAD) technologie.het coating zo robuust maakt als het substraat zelf, geschikt voor zware slijtage- en vochtigheidstests.
V7: Biedt u certificering voor de brandpuntsafstand en oppervlakte nauwkeurigheid?
Ja, elke hoge precisie bestelling kan worden geleverd met een metrologisch rapport.We gebruiken Zygo NewView-interferometers voor oppervlaktetopografie en geautomatiseerde brandpuntsafmeters om te verifiëren dat elke parameter van N-waarden tot middendikte aan uw exacte blauwdruk voldoet.
